探訪「上帝的建築師」高第的遺作!西班牙官方導遊教你看懂聖家堂的奇妙之處

自從我於2007年考到官方導遊執照,至今已帶團進聖家堂超過兩千次,看過裡面充滿鷹架、還是工地的面貌,感受到2010年11月7日內部正殿完成後的震懾驚豔,看到日本雕刻師外尾悦郎(Etsuro Sotoo)雕出的四道銅門怎樣裝上「誕生立面」,也看到畫家兼花窗藝術家畢拉格勞(Joan Vila-Grau)製作的彩色花窗玻璃怎樣一片一片地裝上去,這十年間,聖家堂在我眼前慢慢成形。

在聖家堂地下室博物館可以透過三個窗俯看高第安息之地。還可看到「高第的計算機」,藉由這個繩索倒掛模型,我們能了解高第獨創的力學結構,理解聖家堂和傳統教堂的差別。

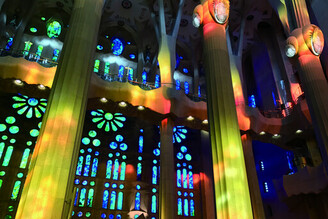

聖家堂冬季或傍晚的彩光映照在東北面冷色系的彩色花窗玻璃上。



高塔預鑄的部分。Diferents vistes i detalls de l’arribada dels panells de la torre de l’evangelista Joan i del procés que fan els operaris per preparar-los perquè puguin ser alçats amb la grua per a la seva instal·lació.



預鑄方式可以加快建造速度。Vista general del moment en que el es trasllada un panell fins que els operaris el fan encaixar als nivells superiors de la torre de la Mare de Déu.



日本雕刻師外尾悦郎。


幾何和數據比例



高第從大自然找到許多靈感。例如,當高第看到老人拄拐杖,拐杖很少跟地面垂直,高第就想到,如果傾斜的拐杖可以支撐住老人,傾斜的柱子也可以撐得住建築物。另外,高第發現,大自然中也有不少幾何形狀非常堅固,而且用料精準,像是薄薄一層蛋殼就足以保護雞蛋,所以覺得這些大自然的形狀可以應用到建築上。因此,他畫了許多幾何設計圖,但遇到兩個問題,一是聖若瑟虔誠信徒宗教組織的會員聽不懂他的解釋,連他身邊的建築團隊都搞不懂大師的心意。所以為了讓大家了解他的幾何觀點,他用石膏做幾何模型,先是細節清晰的1:10比例,再來是可以看出整體的1:25比例,讓大家看到從未運用在建築上的幾何體到底是什麼樣子。

因此高第依照形體特徵、結構、照明、傳音效果和建築特性來結合不同的幾何體,用螺旋面創造出建築史上一個非常特殊的雙旋柱,用雙曲面設計出窗戶和拱頂,用拋物面連結拱頂和屋頂,用雙曲拋物面創造出「受難立面」的概念,用橢圓體的加減組合出柱頭,還用劈錐曲面設計聖家堂學校的屋頂。高第知道他的設計是可行的。為此,他透過精確的幾何學找到可以正確執行的方式,又開發出可以應用在所有數據的比例系統,透過不斷重複的比例,用少數數字就可以推斷出整個教堂的長寬數據,例如聖家堂長90公尺,寬60公尺,中殿和偏殿共寬45公尺,中殿高45公尺,偏殿高30公尺,中間圓頂高60公尺等。

柱子



高第在設計柱子時,希望柱子有很強的承重力,也希望柱子能透過色彩和動感來表現出生命力,所以他從星座旋轉的原理找到靈感。經過長年研究,他在70歲時從所羅門柱式創造出特殊的雙旋柱,從星狀的多角形底座開始,一個螺旋體往上右旋,另一個螺旋體往上左旋,兩個螺旋體在空間交錯就產生出以倍數增長的紋路,最後會變成一個圓周。舉例來說,從八角形的底座開始,一邊往上升八公尺,一邊旋轉22.5°,會變成16角形;再一邊往上升四公尺,一邊旋轉11.25°,會變成32角形;再一邊往上升兩公尺,一邊旋轉5.375°,會變成64角形;若往上繼續旋轉,到了16公尺的高度,就會變成圓柱體。從這個原理,只要變化基底的形狀,就可建造出不同大小粗細高度的柱子。


高第從樹木森林找到靈感,整個教堂就像一座森林,柱子如分叉的樹枝。


這個不凡的創新,成為現今建築界的研究話題,高第也因此達到大自然永不間斷的境界,就像樹幹、樹枝、樹葉的連續性一樣。高第從樹木森林找到靈感,整個教堂就像一座森林,柱子如分叉的樹枝,拱頂如重疊的樹葉,每根柱子就如每棵樹一樣,單獨承受樹枝樹葉的重量。除此之外,聖家堂連採光都與其他教堂不同,傳統教堂的光線來自牆上的彩色花窗玻璃,但在森林狀的聖家堂,光線還從上方拱頂照亮整個教堂,就像陽光從樹葉間灑落一樣。2010年11月7日,教宗蒞臨聖家堂,太陽突然穿透雲層,照亮整個聖家堂,讓教宗驚嘆不已。不過,現在因為正在建造中間的六個主塔,屋頂圍起來施工,所以這幾年暫時看不到陽光從上方拱頂灑落的美景。

拱頂



經過長期推敲研究,高第打破傳統的桶形、十字尖肋等拱頂,以雙曲面為基礎,利用一種直紋曲面設計出特殊的天窗。整個拱頂由數個雙曲面組成,空間在圓形頸部流動,光線從外面進來,通過不同質地的拱頂營造出不同的色澤,照亮整個教堂,成為世界上第一個天然光線從拱頂灑下的教堂。

結構



從建築力學來看,高第的聖家堂結構設計是歷代教堂建築史上最特別的一個。高第的懸鏈拱和纜索帶動拱,以及樹枝狀結構的柱子,可以提供足夠的支撐力,所以聖家堂不需要扶壁或飛扶壁來支撐,卻又可以建造出高聳的塔和巨大的窗,以達到哥德式教堂的高大和光線明亮的境界,和傳統的仿羅馬式或哥德式教堂完全不同。

早在1898年,桂爾請高第設計桂爾紡織村教堂時,高第就利用這個規模小的紡織村教堂當實驗,以4.5公尺的斜柱和當地傳統的拱頂來測試新的力學結構。高第先按照教堂的結構,用繩索製作倒掛的教堂模型,以繩索代表柱子及拱的軸向,將內有小鉛彈的袋子依照重量比例懸吊在這些繩索上,來衡量垂直力的

比例,並因此探究出重力施加於建築物的情況,然後把模型拍照,再將相片反過來,就可以在沒有計算機、電腦的時代,把結構算出來。當年高第還利用這樣的模型計算出聖家堂25公尺高的雙旋柱受力結果,於1923年發表了一篇關於聖家堂力學結構的文章。

光影




聖家堂冬天或是傍晚的光彩。


聖家堂彩色花窗玻璃的顏色是畢拉格勞按照高第的構想而設計製造出來的。白天或夏天的陽光從東北面冷色系的彩色花窗玻璃透進來,帶來藍色、綠色光影,傍晚或冬天的陽光則從西南面暖色系的彩色花窗玻璃照進來,帶來紅色、橘色光影,也就是說,一年四季、一天早晚的光影都不同,陽光成為令人讚歎的畫家,在聖家堂的牆上、柱子上、地上揮灑出七彩光芒。

本文取自《巴塞隆納,不只高第:跟著中文官方導遊深度行》作者: 王儷瑾,奇光出版
